产品说明:
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。 SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。一、主要特点 1、 PID参数自整定。 2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。 3、 手/自动无扰动切换，手自状态下可修改参数。 4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。二、 特殊技术参数
控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
比例范围 | 0.0%-100.0%（单位：0.1%） |
积分（复位）时间 | 0-9,999s（单位：1s） |
微分（比率）时间 | 0-9,999s（单位：1s） |
控制周期 | 1-250s（单位：1s） |
采样周期 | 0.5s |

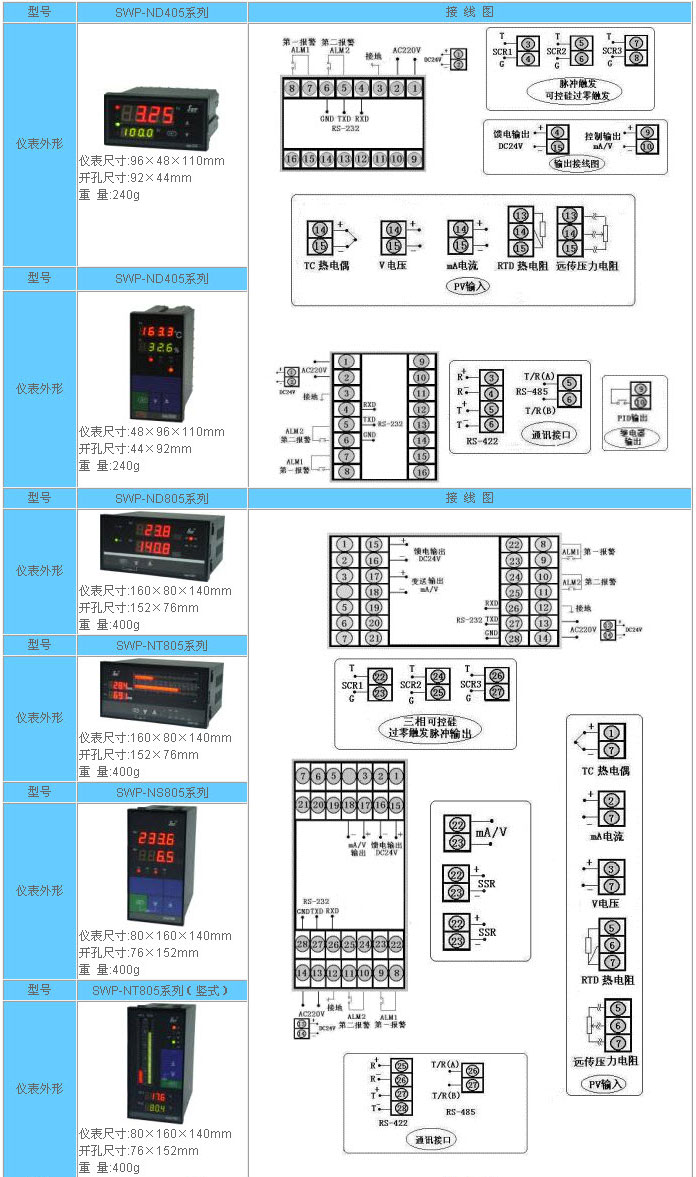

三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
四、 SWP-LED系列PID参数自整定控制仪型谱表
型 号 | 代 码 | 说 明 | ||||||||||
SWP -N | □ □ □□ -□ □ -□ □□ -□ □- □- □ | 新一代PID自整定控制仪 | ||||||||||
外形特征 | DS | 横式显示仪表竖式显示仪表 | ||||||||||
外形尺寸 | 14789 | 48×48mm96×48mm（横） 48×96mm（竖）72×72mm160×80mm 80×160mm96×96mm | ||||||||||
控制作用 | 05 | PID自整定控制 | ||||||||||
通讯方式 | 02489 | 无通讯通讯接口为RS-232C通讯接口为RS-422通讯接口为RS-485通讯接口特殊规格 | ||||||||||
控制输出 | □ | 参见"控制输出方式" | ||||||||||
变送输出 | □ | 参见"变送输出方式" | ||||||||||
输入类型 | □□ | 参见"输入类型" | ||||||||||
第一报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||||
第二报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||||
馈电输出 | P | DC24V 馈电输出 | ||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | ||||||||||
五、 SWP-LED系列PID光柱显示控制仪型谱表
型 号 | 代 码 | 说 明 | ||||||||||
SWP -N | T □ □□ -□ □ □- □□- □ □- □- □- □ | 新一代光柱PID显示控制仪 | ||||||||||
外形尺寸 | 8 | 160×80mm（横），80×160mm（竖） | ||||||||||
控制作用 | 05 | PID自整定控制 | ||||||||||
通讯方式 | 02489 | 无通讯通讯接口为RS-232C通讯接口为RS-422通讯接口为RS-485通讯接口特殊规格 | ||||||||||
控制输出 | □ | 参见"控制输出方式" | ||||||||||
变送输出 | □ | 参见"变送输出方式" | ||||||||||
输入类型 | □□ | 参见"输入类型" | ||||||||||
第一报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||||
第二报警方式 | □ | 参见"报警方式" | ||||||||||
馈电输出 | P | 馈电输出 | ||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | ||||||||||
外形特征 | X | 横式显示竖式显示（可省略） | ||||||||||
★ 输入类型：
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
★ 报警输出方式
选型代码 | N | H | L | G | A | D |
输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 |
★ 注：D105报警输出只有一个。 |
控制输出为PID控制，变送输出为测量值对应的变送输出。D405及S405系列只能选择PID控制输出。 |
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。 |
★ 型号举例： |
SWP-D805-21-08-HL-P-W |
PID自整定控制仪，通讯方式RS232，输出方式继电器输出，输入类型为Pt100，第一报警为上限报警，第二报为下限报警，馈电输出，DC24V供电，横表。 |
