产品说明:
SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。 SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。一、 主要特点 采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。

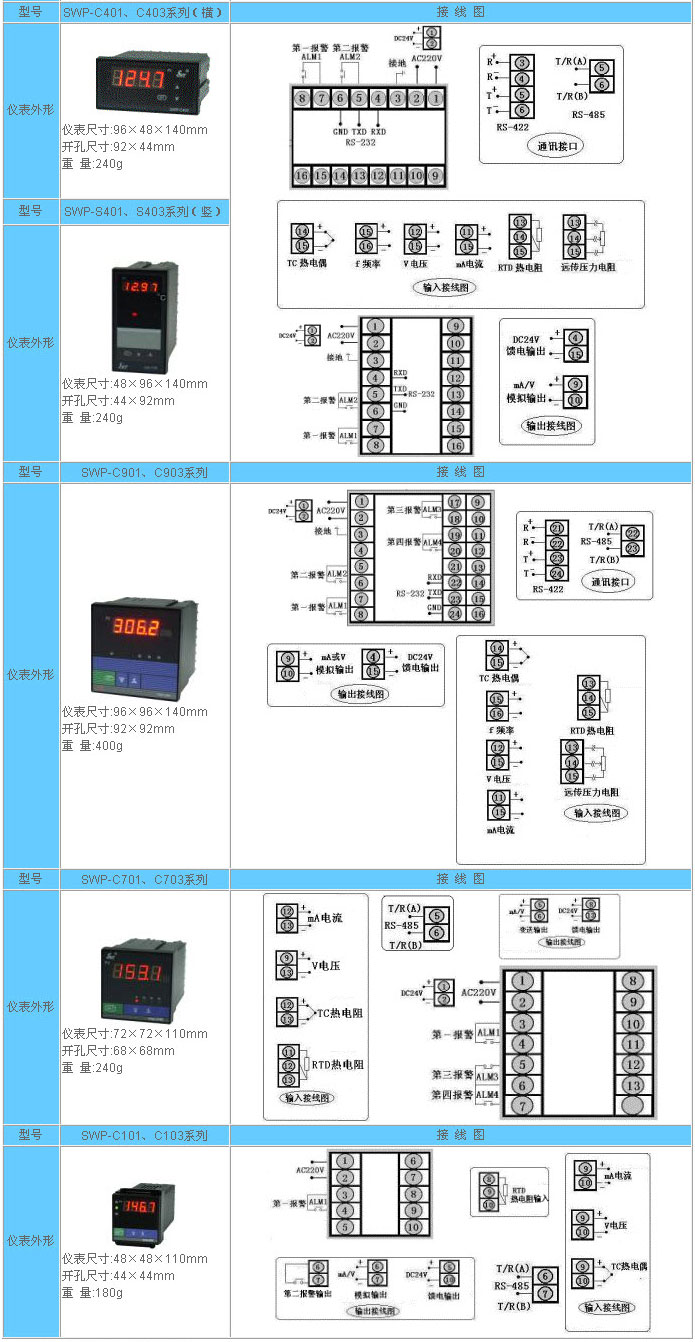

二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
三、 SWP-LED系列数字显示控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||
SWP - | □ □ □ □ － □ □－□□－□ □ －□ □ | 新系列 | |||||||||
外形特征 | CS | 横式显示仪表竖式显示仪表 | |||||||||
外形尺寸 | 14789 | 48×48mm96×48mm（横），48×96mm（竖）72×72mm160×80mm（横），80×160mm（式）96×96mm | |||||||||
控制作用 | 010304 | 测量显示三位式控制四限控制或四限报警输出 | |||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||
输出方式 | □ | 参见"变送输出方式" | |||||||||
输入类型 | □□ | 参见"输入类型" | |||||||||
第一报警方式 | NHL | 无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L） | |||||||||
第二报警方式 | NHL | 无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L） | |||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||
四、 SWP-LED系列光柱测量显示控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||
SWP - | T □ □ □－□ □－□□- □ □ - □ □- □ | ||||||||||
外形尺寸 | 8 | 160×80mm（横），80×160mm（竖） | |||||||||
控制作用 | 010304 | 测量显示三位式控制四限控制或四限报警输出 | |||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||
输出方式 | □ | 参见"变送输出方式" | |||||||||
输入类型 | □□ | 参见"输入类型" | |||||||||
第一报警方式 | NHL | 无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L） | |||||||||
第二报警方式 | NHL | 无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L） | |||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||
显示方式 | X | 横式显示仪表竖式显示仪表 | |||||||||
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 频率输入 | 0～5kHz |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V开方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA开方 |
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。 |
★ 注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。 |
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。 |
★ 注3：C70、C10无频率信号输入。 |
★ 型号举例： |
SWP-C803-21-08－HL-T |
测量显示，通讯方式为RS232,输出方式为继电器输出，输入类型为PT100,第一报警为上限报警，第二报警为下限报警，AC90～260V供电。 |
