1、应用

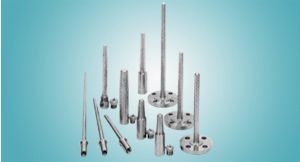

与两节式热电偶/热电阻和双金属温度计配套使用，保护热电偶/热电阻和双金属温度计正常工作。且可用于高压高流速场合。
2、特点
全部参照 IEC 国际标准设计
盲孔加工，耐高压
与设备同期制造和安装
不同压力等级，可满足不同需要。
3、主要技术参数
公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料，直径，壁厚有关，且与其结构形式，安装方法及被测介质的流速，种类有关。
水压实验：对保护管的耐压和泄露检查有要求时，须对保护管进行试验。试验压力为保护管耐压等级的 15 倍。 X 射线探伤试验：对保护管的壁厚，偏心距等项目检查有要求时，须按用户要求进行检查。
4、型号命名方法：
| T H 02 A B | |||
| 热安装套管 | 连接形式 | 序 号 | 套管材质 |
01 螺纹连接式 02 法兰连接式 03 焊 接 式 | A | 无（未标注） 1Cr18Ni9Ti A 304 B 316 C 316L D 其它 | |
5、保护管材质及选用
| 材 质 | 使 用 温 度℃ | 特 点 及 用 途 |
| 1Cr18Ni9Ti | -200 — 800 | 具有高温耐腐蚀，通常作为一般耐热钢使用 |
| 304 | -200 — 800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200 — 750 | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 316L | -200 — 750 | 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 蒙乃尔 MonelK500 | -100 — 700 | 镍铜合金，具有良好耐晶间腐蚀性，适用于强硫酸等腐蚀性场合 |
| 哈氏合金 H.Alloy-276 | -100 — 700 | 具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| Incone1600 | -100 — 1000 | 镍铬铁合金，具有优良高温抗氧化性，通常作为耐热钢使用 |
| 310S | -200 — 1000 | 具有高温抗氧化性，耐腐蚀性通常作为耐热钢使用 |
| GH3030 | 0 — 1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
| GH3039 | 0 — 1300 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
| 高铝质 | 0 — 1300 | 工业陶瓷管，具有优良抗氧化性，耐腐蚀性 |
| 钢玉管 | 0 — 1600 | 工业陶瓷管，具有优良抗氧化性，耐腐蚀性 |
| 3YC52 | 0 — 1300 | 高温合金，具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所 |
| 二硅化钼MoSi2 | 0 — 1600 | 具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所 |
6、选型须知
1）型号
2）套管代号
3）插入深度
4）套管材料
例：装配热电偶，活络管接头式， K 型，套管代号 TH02AB ，插入深度 150 ，套管材料 316 ： WRN-52TH02AB U=150
