1、应用

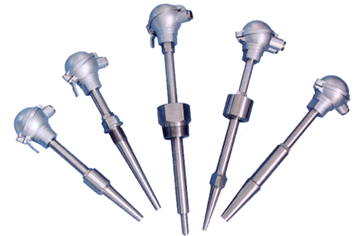

专业针对石油化工部门设计，可以直接测量－200℃－1600℃范围内液体、蒸汽和气体介质以及固体表面测温。
2、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
热电阻是利用电阻与温度呈一定函数的关系原理。当被测介质中有温度变化时，其电阻值也随着发生变化，工作仪表便显示出电阻值所对应的温度值。
3、主要技术参数
产品执行标准:
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91
4、公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。
5、温度范围及允差
热电偶
| 型 号 | 分度号 | 允 差 等 级 | |||
| Ⅰ | Ⅱ | ||||
| 允 差 值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRN | K | ±1.5 ℃ | -40-+375 | ±2.5 ℃ | -40-+333 |
| ±0.004 ltl | 375-1000 | ±0.0075 ltl | 333-1200 | ||
| WRE | E | ±1.5 ℃ | -40-+375 | ±2.5 ℃ | -40-+333 |
| ±0.004 ltl | 375-800 | ±0.0075 ltl | 333-900 | ||
| WRP | S | ±1℃ | 0-1100 | ±2.5 ℃ | 0-600 |
| ±1+0.003(t-1100)」 | 1100-1600 | ±0.0025 ltl | 600-1600 | ||
| WRQ | R | ± 1 ℃ | 0-1100 | ±2.5 ℃ | 0-1100 |
| ±「1+0.003(t-1100)」 | 1100-1600 | ±0.0025ltl | 1100-1600 | ||
| WRR | B | — | — | — | — |
| — | — | ±0.0025ltl | 600-1700 | ||
热电阻型号 分度号 测温范围℃ 精度等级 允许偏差 WZP Pt100 -200-+500 A ±(0.15+0.002)ltl B ±(0.30+0.005)ltl WZC Cu50 Cu100 -50-+100 ---- ±(0.30+0.005)ltl
